金宏源物联网冷库温控器说明书
一. 产品概述
金宏源物联网冷库温控器（型号：JHY-W2501）是一款专为冷库设计的智能控制设备，集成制冷控制、化霜逻辑、风机管理、相序检测及电流保护功能。支持远程监控、参数设置、开关机操作，并提供多维度报警功能，适用于食品、医药、化工等行业的冷链管理。

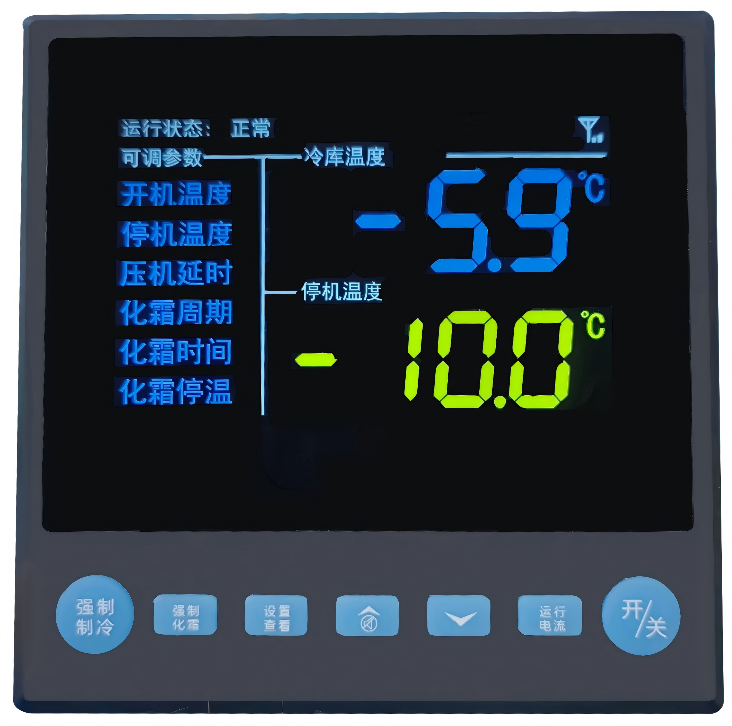

二．产品示意图
三． 产品特点
智能控制逻辑：支持制冷、化霜、风机联动控制，优化冷库运行效率。
多重保护功能：内置相序检测、电流过载保护、传感器故障报警
远程管理：通过APP/PC远程设置温度、启停设备、执行定时任务。
高精度监测：温度测量范围 -50°C至+50°C，精度±0.5°C。
数据可视化：实时显示温度曲线、运行状态及报警记录，支持数据导出。
密码控制：面板操作可设定密码，只有输入正确密码才可以面板操作
密码关机：提前设定累计工作时间，累计时间到后自动关机，输入密码恢复。
恢复出厂值：上电前用手指“Λ”键，然后上电，数码管提示DEF，上电后仪表恢复出厂值状态。
四．技术参数
电源电压：AC 220V ±10%，50/60Hz
温度测量范围：-50°C 至 +50°C
控制精度：±0.5°C
通讯方式 ：4G物联网、485通讯
更大负载电流：5A
工作环境温度 -10°C 至 +50°C
互感器范围（A）:0-100
传感器类型：NTC
安装尺寸：
五．运行文字状态含义
|
文字显示 |
常亮 |
闪烁 |
熄灭 |
|
正常 |
工作正常 |
没有闪烁状态 |
有故障 |
|
不平衡 |
没有常亮状态 |
不平衡保护 |
工作正常 |
|
缺相 |
没有常亮状态 |
缺相保护 |
工作正常 |
|
超温 |
没有常亮状态 |
超温报警 |
工作正常 |
|
低温 |
没有常亮状态 |
超低温报警 |
工作正常 |
|
信号连接 |
信号连接正常 |
正在搜索信号 |
没有连接 |
符号状态显示：
1，密码锁机：设定累计工作时间，时间到后自动关机，关机后亮起，输入密码后重新工作后熄灭
2，制冷指示：当制冷状态下，该图案亮起，压机延时状态闪烁。
3，风机指示：风机运转是亮起
4，化霜指示：化霜时间亮起，化霜滴水时间闪烁
5，水泵指示：水泵工作时亮起
6，制热指示：当制热状态下，该图案亮起，制热延时状态闪烁
7，手动关机：在人为关机的状态下亮起，这个灯亮起后，所有指示熄灭。
六．功能按键说明表
【强制制冷】：当系统不在化霜状态，不在制冷状态，不在化霜滴水状态，制冷传感器温度小于设定的开机温度且大于所设定的停机温度时，按住强制制冷按钮5秒钟以上，系统进入强制制冷状态。再次按住强制制冷按钮5秒钟，则退出强制制冷状
【强制化霜】：当系统化霜时间参数不为0，化霜周期不为0，不在化霜状态，化霜传感器温度小于设定化霜停止温度时，按住强制化霜按钮5秒钟以上，强制化霜指示灯亮，进入强制化霜状态。再次按住强制化霜按钮5秒钟，退出强制化霜状态，进入化霜滴水状态。
【Λ /+向上键】：参数状态时，作为向前翻页使用，修改参数时，作加1处理；运行状态报警时，可以去除本次报警器声音；
【⋁/-向下键】：参数状态时，作为向后翻页使用，修改参数时，作减1处理；当缺相、三相不平衡、过载等报警时，按一下可解除报警。在工作状态下，按一下可以显示仪表当前化霜传感器温度
【设置/查看】：功能主按键，每按一下可查看用户设置参数，长按此键可进入用户功能菜，再按‘Λ /+向上键和’或‘⋁/-向下键’可以更改用户参数数据。
【运行电流】：在工作状态下，按一下可以显示仪表当前 A相电流，再按一下显示B相电流，再按一下显示 C相电流。
【开关机键】：长按开关机按键，执行关机，关机状态下，液晶屏的关机符号亮起。再次长按开关机键，执行开机工作，正常工作期间，液晶屏的关机符号不亮
八．仪表参数配置操作方法：
l 用户参数的操作：
长按【设置/查看】3秒，显示温度窗口显示“SET”时，表示进入用户参数管理功能。用户可以通过按【设置/查看】键进行参数切换，用户参数指示灯会实时指示出当前是何种参数。此时可以通过【Λ/+向上键】、【⋁/-向下键】对参数进行修改；修改后仪表会保存参数并且返回运行界面。
l 用户参数表：
|
功 能 |
设置范围 |
出厂设置 |
功能说明 |
|
开机温度 |
停机温度~50.0℃ |
10.0℃ |
到达设定值时，压缩机制冷启动 |
|
停机温度 |
-50.0℃~开机温度 |
-10.0℃ |
到达设定值时，压缩机制冷停止 |
|
压机延时 |
1~120分钟 |
3分钟 |
压缩机停止后再次启动的小时间时隔 |
|
化霜周期 |
1~120小时 |
6小时 |
两次化霜之间的时间间隔 |
|
化霜时间 |
1~120分钟 |
30分钟 |
化霜时的化霜时间 |
|
化霜停温 |
-50.0℃~50.0℃ |
10.0℃ |
化霜传感器高于设定值时，不允许化霜 |
l 系统参数的操作：
长按【设置/查看】+【⋁/-向下键】3秒，显示温度窗口显示“U01”时，表示进入系统参数管理功能。用户可以通过按【设置/查看】键进行系统参数切换，显示温度窗口会实时指示出当前是何种参数。此时可以通过【Λ/+向上键】、【⋁/-向下键】对参数进行修改；修改后仪表会保存参数，用户无操作30秒会自动返回运行界面。
具体参数请参见系统参数表
l 系统参数表：
|
2206A型温控表系统参数 |
|||
|
显示代码 |
功能意义 |
参数范围 |
出厂值 |
|
U01 |
制冷传感器修正值 |
-10.0℃~10.0℃ |
0 |
|
U02 |
化霜传感器修正值 |
-10.0℃~10.0℃ |
0 |
|
U03 |
超限报警量 |
0℃-50℃ |
5 |
|
U04 |
化霜周期计算方式 |
0:通电后控制器累积运行时间 |
1 |
|
U05 |
化霜滴水时间 |
0~120分钟 |
3 |
|
U06 |
化霜传感器选择 |
0：不使用，1：使用化霜传感器 |
1 |
|
U07 |
水泵预冲水时间 |
3-255秒 |
5 |
|
U08 |
水泵停机延时 |
3-255秒 |
10 |
|
U09 |
风机启动模式 |
-1：风机持续运转 |
0 |
|
U10 |
风机停止模式 |
-1：风机持续运转 |
0 |
|
U11 |
温度超限报警延时 |
0-120分钟，设置为0时，关闭超温报警 |
30 |
|
U12 |
通电超限报警延时 |
0-120小时 |
2 |
|
U13 |
过载电流百分比 |
范围：5-100%，越大越不灵敏， |
40% |
|
U14 |
电源系统选择 |
0：220V单相系统 |
1 |
|
U15 |
电源缺相与相序保护 |
0：无相序保护，无缺相保护 2：无相序保护，有缺相保护 3：有相序保护，无缺相保护 |
1 |
|
U16 |
三相不平衡百分比调整 |
范围：5-100%，越大越不灵敏， |
25% |
|
U18 |
压缩机周期运行 |
0-30分钟 |
0 |
|
U23 |
要账功能天数设定 |
0-365（天）：如需要请联系厂家开通 |
0 |
|
U24 |
要账功能密码解除 |
000 ：如需要请联系厂家开通 |
0 |
注：周期运行：在没有库温传感器的情况下的一个救急措施，一个运行周期是30分钟，设定参数就是压缩机运行分钟数，30分钟减去运行分钟就是压缩机停止时间。例如设定参数是5分钟，压缩机运行时间是3分钟，30分钟－5分钟是25分钟，压缩机停止时间是25分钟，循环运行。
九．本仪表的功能逻辑描述
A)压缩机控制逻辑
启动：需要同时满足以下条件才会启动运行：
l 压缩机延时超过设定的压机延时时间
l 非电热化霜、非化霜滴水状态中
l 库温大于开机温度时或者强制制冷或热气化霜时
l 水泵开启后并且运行完水泵冲水时间流程
停止：只需要满足以下任何条件即可：
l 库温小于等于设定的停机温度
l 化霜开始时
l 强制制冷结束
B)化霜控制逻辑
启动：需要同时满足以下条件才会启动运行：
l 化霜周期参数设置不为0
l 化霜传感器温度小于所设定的化霜停止温度参数
l 化霜周期所设定的时间到或强制化霜开始时
停止:只需要满足以下任何条件即可：
l 化霜周期设置为0时
l 化霜运行时间结束
l 化霜温度高于化霜停止温度（当化霜模式选择为根据传感器化霜时才）
l 化霜时按【强制化霜】键结束化霜
C)风机控制逻辑
启动：
l 风机运行模式设置为-1时：风机持续运转，化霜时停止
l 风机运行模式设置为0-30时：风机滞后压机0-30分钟启动，化霜时停止
停止：
l 风机停止模式设置为-1时：风机持续运转，化霜时停止
l 风机停止模式设置为0-30时：风机滞后压机0-30分钟停止，化霜时停止
D)水泵控制逻辑
启动：
l 开始制冷前先开水泵，水泵运行完成所设定的预冲水时间后，才允许启动压缩机
停止：
l 制冷结束压缩机停止后，水泵将运行完水泵停机延时时间后停止
E) 报警控制逻辑
l 传感器短路、断线、温度超量程、库温超限、压缩机报警、缺相、超负荷、相序错、三相不平衡等条件时，报警继电器有源输出。同时，手机收到报警提示。
十，故障代码
|
物联网W2501系统表格 |
|
|
故障代码 |
错误原因 |
|
E01 |
库温温度传感器短路 |
|
E02 |
库温温度传感器开路 |
|
E03 |
化霜温度传感器短路 |
|
E04 |
化霜温度传感器开路 |
|
E05 |
相序错 |
|
E06 |
电源缺相 |
|
E07 |
压机运行或线圈1运行缺相 |
|
E08 |
风机缺相报警 |
|
E09 |
温度超温报警 |
|
E10 |
温度过低报警 |
|
E11 |
压机或线圈1电流过载 |
|
E12 |
压机或线圈1三相不平衡 |
|
E13 |
|
|
E14 |
线圈2电流过载 |
|
E15 |
线圈2三相不平衡 |
|
E16 |
线圈2缺相 |
|
E17 |
|
|
E18 |
单线圈运行报警 |
|
|
|
|
|
|
|
E21 |
密码设置停机 |
|
E22 |
忘记设置密码 |
十一．安装接线图：
十二. 物联网功能
1，添加设备：微信搜索小程序“ ”或微信扫描仪表左边小程序二维码，使用手机号注册小程序，并设置小程序登录密码。
2，打开小程序，找到设备添加，扫描右侧设备二维码，根据提示修改设备密码，原始密码为123456.设备默认个注册的人为设备管理员。
3，权限管理：管理员具有温控器所有功能的操作权限，后期再扫描的用户操作权限需要管理员授权（监控，控制，设置，系统，面板操作密码）,
4，数据管理：存储30天温度数据，支持导出CSV/Excel格式。
5，多设备管理：一个小程序支持绑定多个温控器，单独打开设备，统一监控管理。
6，软件升级：定期通过APP更新固件，优化功能。
十三．报警功能说明
报警类型
触发条件
响应方式
温度很高温
温度 > 开机温度+设定值
短信、APP推送、蜂鸣器报警
温度超低温
温度 < 停止温度-设定值）
短信、APP推送、蜂鸣器报警
传感器故障
传感器短路/断路
蜂鸣器报警，APP显示故障代码
电源异常
电源缺相
自动断电保护，APP推送通知
电流过载
负载电流 > 设定值
切断负载输出，发送报警信息
十四. 规则及注意事项
安装环境：禁止在潮湿、高温（>60°C）或易燃易爆环境中使用。
接线前需要断电，严禁带电操作。
确保电源电压稳定，与标称值一致。
负载限制：电控箱负载功率不得超过额定值。
十五. 售后服务与质保声明
质保期：自购买之日起1年保修，终身有偿维修。
免责条款：以下情况质保失效：
1，超范围使用（如环境温度超过-20°C至+60°C）。
2，人为拆卸、改装或非授权维修。
3，未按说明书要求安装或操作。
