分体式F-2206A温控器说明书
一、功能特点
1， 五路输出控制，制冷、化霜、风机、水泵、告警输出，双路温度传感器，大屏显示
2，缺相保护、相序保护、三相不平衡保护、过载保护、集成蜂鸣器声音报警。
3， 一键恢复出厂设定功能，恢复系统参数随意修改错乱现象
4，分体设计，链接只需要四根线
二、产品参数
1， 测控温度范围：-50℃~50℃
2， 测温精度：±1℃ 温度分辨率：0.1℃
3，电流测量范围：1-100A 电流显示分辨率：0.1A
4，传感器类型：2路NTC15K,一组三相精细电流互感器；,5，，工作电压：AC220+-10%/50HZ
6，工作环境温度：0℃-60℃ 湿度不大于85%,7，继电器允许更大电流值：5A
8，安装尺寸 有待更新

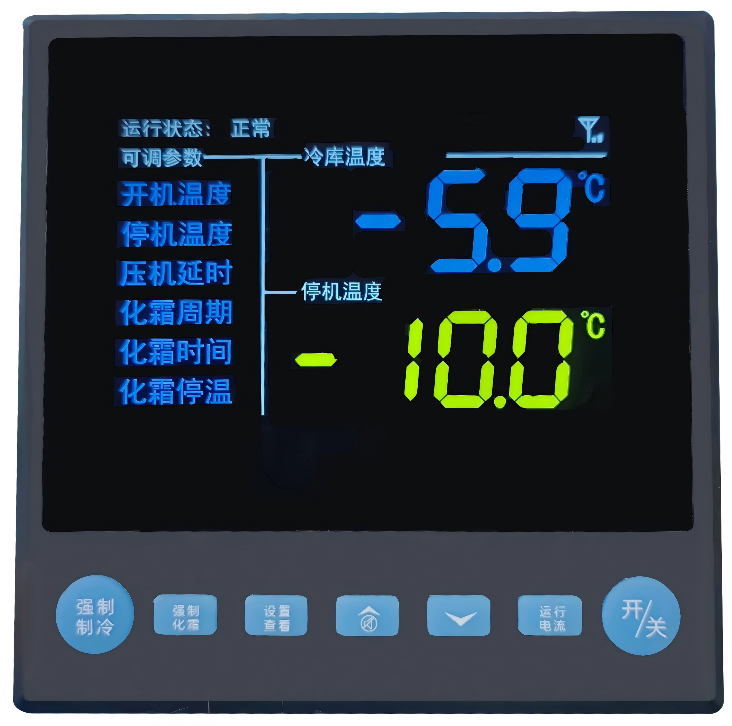

三、前面板示意图
四、运行状态指示区说明
文字状态显示：
|
文字显示 |
常亮状态 |
闪烁状态 |
熄灭状态 |
|
正常 |
工作正常 |
没有闪烁状态 |
有故障 |
|
不平衡 |
没有常亮状态 |
不平衡保护 |
工作正常 |
|
缺相 |
没有常亮状态 |
缺相保护 |
工作正常 |
|
超温 |
没有常亮状态 |
超温报警 |
工作正常 |
|
低温 |
没有常亮状态 |
超低温报警 |
工作正常 |
图案状态显示含义：
一，密码锁机：设定累计工作时间，时间到后自动关机，亮起后输入密码后重新工作
二，制冷指示：当制冷状态下，该图案亮起，压机延时闪烁。
三，风机指示：风机运转是亮起
四，化霜指示：化霜时间亮起，化霜滴水时间闪烁
五，水泵指示：水泵工作时亮起
六，制热指示：当制热状态下，该图案亮起，制热延时闪烁
七，手动关机：长按温控器关机按钮关机指示灯灯亮起，执行关机动作，关机后所有指示熄灭。
五、按键说明
【强制制冷】：当系统不在化霜状态，不在制冷状态，不在化霜滴水状态，制冷传感器温度小于设定的开机温度且大于所设定的停机温度时，按住强制制冷按钮5秒钟以上，系统进入强制制冷状态。再次按住强制制冷按钮5秒钟，则退出强制制冷状
【强制化霜】：当系统化霜时间参数不为0，化霜周期不为0，不在化霜状态，化霜传感器温度小于设定化霜停止温度时，按住强制化霜按钮5秒钟以上，强制化霜指示灯亮，进入强制化霜状态。再次按住强制化霜按钮5秒钟，退出强制化霜状态，进入化霜滴水状态。
【设置/查看】：功能主按键，每按一下可查看用户设置参数，长按此键可进入用户功能菜，再按‘Λ /+向上键和’或‘⋁/-向下键’可以更改用户参数数据。
【Λ /+向上键】：参数状态时，作为向前翻页使用，修改参数时，作加1处理；运行状态报警时，按一下可以去除本次报警器声音；
【⋁/-向下键】：参数状态时，作为向后翻页使用，修改参数时，作减1处理；当缺相、三相不平衡、过载等报警时，按一下可解除报警。
【运行电流】：在工作状态下，依次按一下可以显示仪表当前阶段的运行电流，A相电流，B相电流 ，C相电流。
【开关机键】：长按开关机按键，执行关机，关机状态下，液晶屏的关机符号亮起。再次长按开关机键，执行开机工作，正常工作期间，液晶屏的关机符号不亮
六、仪表参数配置操作方法：
1，用户参数的操作：
长按【设置/查看】3秒，显示温度窗口显示“SET”时，表示进入用户参数管理功能。用户可以通过按【设置/查看】键进行参数切换，用户参数指示灯会实时指示出当前是何种参数。此时可以通过【Λ/+向上键】、【⋁/-向下键】对参数进行修改；修改后仪表会保存参数并且返回运行界面。
l 用户参数表：
|
功 能 |
设置范围 |
出厂设置 |
功能说明 |
|
开机温度 |
停机温度~50.0℃ |
10.0℃ |
到达设定值时，压缩机制冷启动 |
|
停机温度 |
-50.0℃~开机温度 |
-10.0℃ |
到达设定值时，压缩机制冷停止 |
|
压机延时 |
1~120分钟 |
3分钟 |
压缩机停止后再次启动的小时间时隔 |
|
化霜周期 |
1~120小时 |
6小时 |
两次化霜之间的时间间隔 |
|
化霜时间 |
1~120分钟 |
30分钟 |
化霜时的化霜时间 |
|
化霜停温 |
-50.0℃~50.0℃ |
10.0℃ |
化霜传感器高于设定值时，不允许化霜 |
2， 系统参数的操作：
长按【设置/查看】+【⋁/-向下键】3秒，显示温度窗口显示“U01”时，表示进入系统参数管理功能。用户可以通过按【设置/查看】键进行系统参数切换，显示温度窗口会实时指示出当前是何种参数。此时可以通过【Λ/+向上键】、【⋁/-向下键】对参数进行修改；修改后仪表会保存参数，用户无操作30秒会自动返回运行界面。
恢复出厂值：上电前用手指“Λ”键，然后上电，数码管提示DEF，上电后仪表恢复出厂值状态。
具体参数请参见系统参数表
3，系统参数表：
|
2206A型温控表系统参数 |
|||
|
显示代码 |
功能意义 |
参数范围 |
出厂值 |
|
U01 |
制冷传感器修正值 |
-10.0℃~10.0℃ |
0 |
|
U02 |
化霜传感器修正值 |
-10.0℃~10.0℃ |
0 |
|
U03 |
超限报警量 |
0℃-50℃ |
5 |
|
U04 |
化霜周期计算方式 |
0:通电后控制器累积运行时间 |
1 |
|
U05 |
化霜滴水时间 |
0~120分钟 |
3 |
|
U06 |
化霜传感器选择 |
0：不使用，1：使用化霜传感器 |
1 |
|
U07 |
水泵预冲水时间 |
3-255秒 |
5 |
|
U08 |
水泵停机延时 |
3-255秒 |
10 |
|
U09 |
风机启动模式 |
-1：风机持续运转 |
0 |
|
U10 |
风机停止模式 |
-1：风机持续运转 |
0 |
|
U11 |
温度超限报警延时 |
0-120分钟，设置为0时，关闭超温报警 |
30 |
|
U12 |
通电超限报警延时 |
0-120小时 |
2 |
|
U13 |
过载电流百分比 |
范围：5-100%，越大越不灵敏， |
40% |
|
U14 |
电源系统选择 |
0：220V单相系统 |
1 |
|
U15 |
电源缺相与相序保护 |
0：无相序保护，无缺相保护 2：无相序保护，有缺相保护 3：有相序保护，无缺相保护 |
1 |
|
U16 |
三相不平衡百分比调整 |
范围：5-100%，越大越不灵敏， |
25% |
|
U18 |
压缩机频率运行 |
0-30分钟 |
0 |
|
U23 |
要账功能天数设定 |
0-365（天）：如需要请联系厂家开通 |
0 |
|
U24 |
要账功能密码解除 |
000 ：如需要请联系厂家开通 |
0 |
注：周期运行：在没有库温传感器的情况下的一个救急措施，一个运行周期是30分钟，设定参数就是压缩机运行分钟数，30分钟减去运行分钟就是压缩机停止时间。例如设定参数是5分钟，压缩机运行时间是5分钟，30分钟－5分钟是25分钟，压缩机停止时间是25分钟，循环运行。
七、本仪表的功能逻辑描述
A)压缩机控制逻辑
启动：需要同时满足以下条件才会启动运行：
1，压缩机延时超过设定的压机延时时间
2， 非电热化霜、非化霜滴水状态中
3，库温大于开机温度时或者强制制冷或热气化霜时
4，水泵开启后并且运行完水泵冲水时间流程
停止：只需要满足以下任何条件即可：
1， 库温小于等于设定的停机温度
2， 化霜开始时
3，强制制冷结束
B)化霜控制逻辑
启动：需要同时满足以下条件才会启动运行：
1，化霜周期参数设置不为0
2，化霜传感器温度小于所设定的化霜停止温度参数
3，化霜周期所设定的时间到或强制化霜开始时
停止:只需要满足以下任何条件即可：
1，化霜周期设置为0时
2，化霜运行时间结束
3，化霜温度高于化霜停止温度（当化霜模式选择为根据传感器化霜时才）
4，化霜时按【强制化霜】键结束化霜
C)风机控制逻辑
启动：
1，风机运行模式设置为-1时：风机持续运转，化霜时停止
2，风机运行模式设置为0-30时：风机滞后压机0-30分钟启动，化霜时停止
停止：
1，风机停止模式设置为-1时：风机持续运转，化霜时停止
2，风机停止模式设置为0-30时：风机滞后压机0-30分钟停止，化霜时停止
D)水泵控制逻辑
启动：
1，开始制冷前先开水泵，水泵运行完成所设定的预冲水时间后，才允许启动压缩机
停止：
2，制冷结束压缩机停止后，水泵将运行完水泵停机延时时间后停止
E) 报警控制逻辑
1，传感器短路、断线、温度超量程、库温超限、压缩机报警、缺相、超负荷、相序错、三相不平衡等条件时，报警继电器有源输出。
八、错误代码解释
|
故障代码 |
故障原因 |
排除方法 |
|
E01 |
库温温度传感器短路 |
|
|
E02 |
库温温度传感器开路 |
|
|
E03 |
化霜温度传感器短路 |
|
|
E04 |
化霜温度传感器开路 |
|
|
E05 |
相序错 |
调整相序 |
|
E06 |
电源缺相 |
检查电源L1\L2\L3和仪表的L1\L2\L3 |
|
E07 |
压机运行缺相 |
检查压机电源和三个压机互感器 |
|
E08 |
风机缺相 |
检查风机电源和三个风机互感器 |
|
E09 |
温度过高 |
检查冷库制冷是否正常 |
|
E10 |
温度过低 |
检查是否处于手动一直运行 |
|
E11 |
过载 |
U13数值调大 |
|
E12 |
三相不平衡 |
U16数值调大 |
|
E21 |
要账密码设置停机 |
密码开机 |
|
E22 |
忘记设置密码 |
设置密码 |
当出现E90的时候，说明输入错误密码超限，仪表自动锁定。

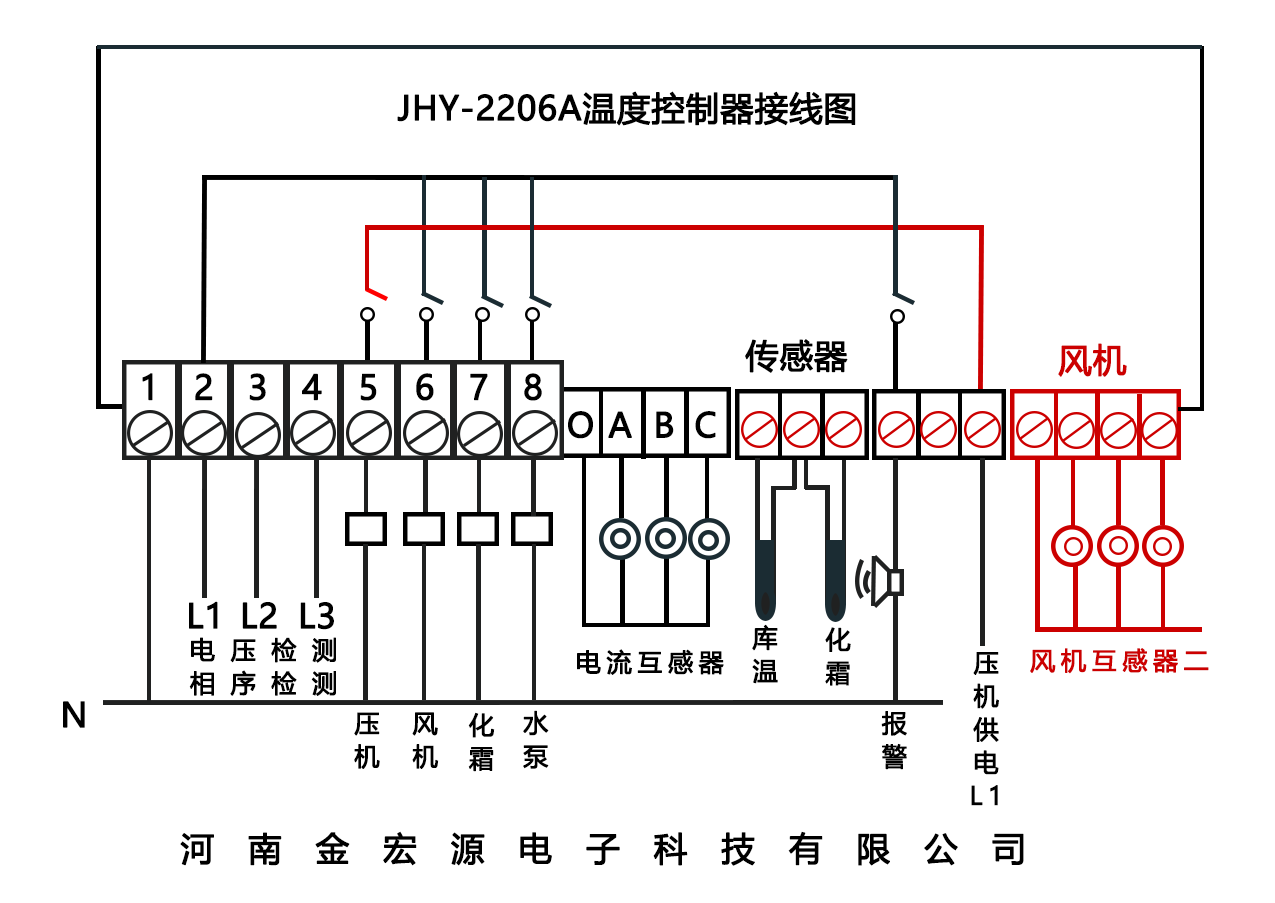

九、端子接线示意图
有待更新
十、注意事项
1，工程配线确保安装漏电保护装置、接地装置并可靠接地
2，请确保使用电压及环境与仪表要求一致
3，禁止在过渡潮湿的环境中使用，禁止在高温、高湿、强电磁干扰、强腐蚀性环境中使用
4，禁止使用非标准传感器
5，请勿对传感器进行随意接线并二次进行延长，如需要延长，请做好密封措施。
十一、质量保证及免责声明
1，本控制仪器在三包范围内保修一年，安装时请详细阅读说明书，因仪器工作环境等因素影响较多，故本公司不承担仪器之外的任何连带赔偿责任。
2，因仪器内部和外部均有强电，没有相应电力经验和资质的人员禁止拆机操作。以免发生危险！
十二、技术支持
王师傅：15939010928
许师傅：18538231236
丁经理：18837161527
十三、选型表
