多功能遥控宝是针对大功率配电箱配电柜专注设计的一款远程遥控开关，两路无源常开常闭输出，可对应市面上大部分配电箱的红色停止按钮和绿色启动按钮的电路对接，对接后配电箱可以手动控制，也可以遥控控制。

接线方法：

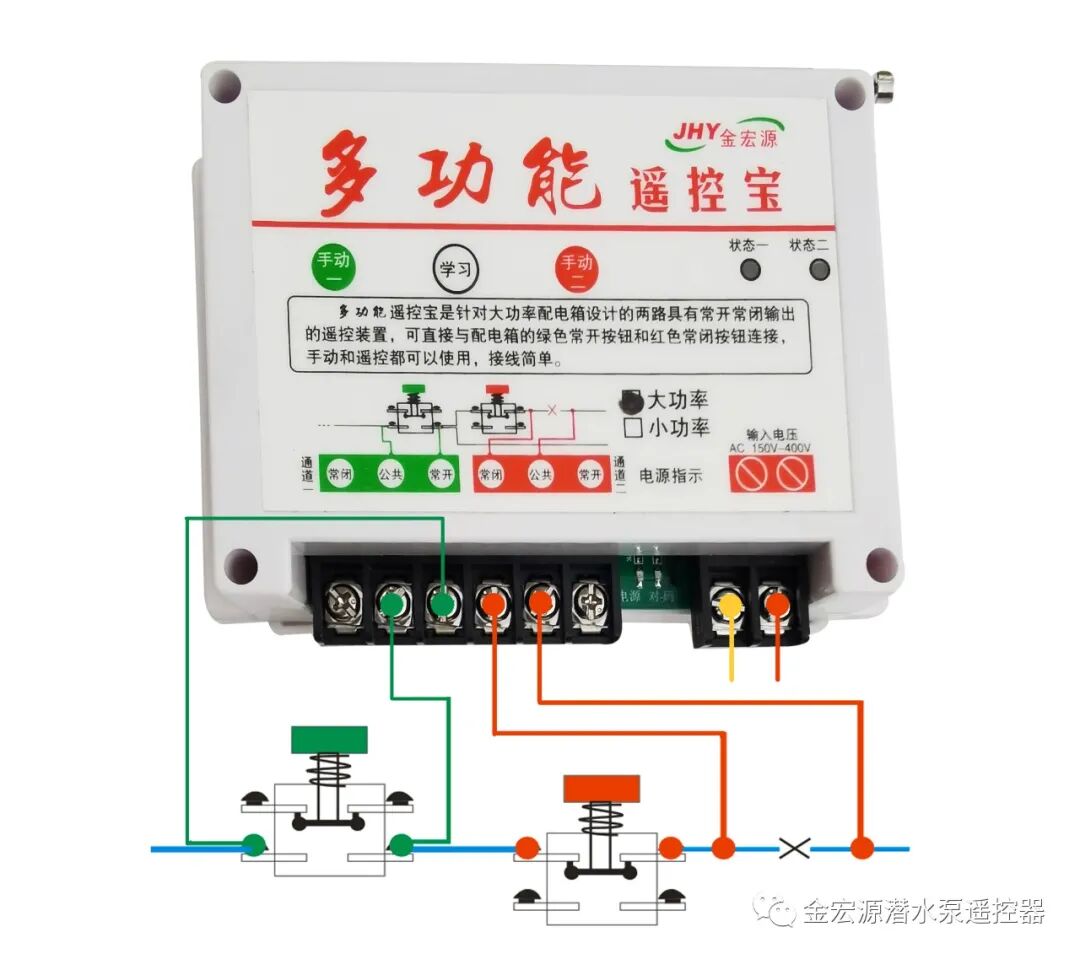

这种输出是根据配电箱的绿色启动按钮和红色停止按钮单独设计的，通道一的公共线和常开端分别接配电箱的绿色按钮的两端，通道二的公共端和常闭端串在红色按钮的电路当中。多功能遥控宝遥控配电箱启动柜的电路如下：

在遥控器的表现形式上就是它由主机和遥控手柄两部分组成，而且遥控发射和接收主板使用的是当前更先进的433MHZ超外差接收模块，超外差发射接收模块的好处是长时间使用过程中不会出现频偏，不会出现误动作。

新款大功率遥控宝控制配电箱接线方法：
